青岛市长江路北延工程墨水河大桥超高韧性混凝土STC钢桥面铺装
1.工程简介
长江路北延工程-墨水河大桥于墨水河中心桩号K4+280处跨越墨水河,该桥位于墨水河入海口上游4280m处,规划位置如下图所示。长江路北延工程南起东环路,沿污水处理厂西侧自南向北新建道路,跨墨水河后,终点接正阳西路,长度0.96km,其中墨水河桥长约313m。本工程为其中节点工程—墨水河大桥工程,为长江路跨墨水河新建(35+30) m(预应力混凝土现浇箱梁)+(2×90)m(钢结构斜拉桥)+(27+36)m(预应力混凝土现浇箱梁),桥长 313m,标准段宽度39.5m,双向六车道。
组合桥面板由5cm厚STC+正交异性钢板组成。正交异性钢板顶面布置剪力钉和钢筋网,剪力钉采用M13,高40mm的短栓钉,纵横向间距15cm×15cm,钢筋网采用φ10钢筋,纵横向间距37.5mm,车行道道与非机动车道横向纵坡坡度为1.5%,钢护栏底座高度为135mm。
钢-STC组合桥面板体系
桥面铺装层采用STC超高韧性混凝土。该种材料是以预拌干混粉料(简称粉料)、液剂、拌合水、高强度微细钢纤维为原料混合搅拌生产的超高韧性混凝土,其性能需达到以下要求:
STC材料性能指标
材料性能 | 指标 |
抗压强度/MPa | ≥120 |
抗折强度/MPa | ≥22 |
弹性模量/GPa | 37.6 |
材料断裂韧性/kJ/m2 | 20~40 |
氯离子扩散系数/m2/s | 0.02×10-12 |
冻融剥离/g/cm2 | 7 |
吸水特性/kg/m3 | 0.2 |
磨耗系数 | 1.3 |
2.工程特点
无便道施工,采取临时钢板铺设方案。

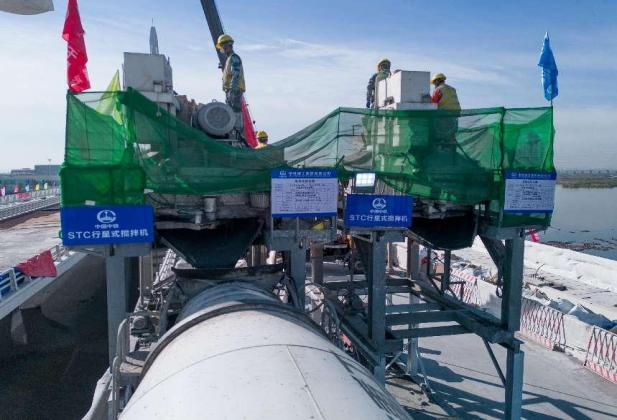

3.施工现场照片合辑
